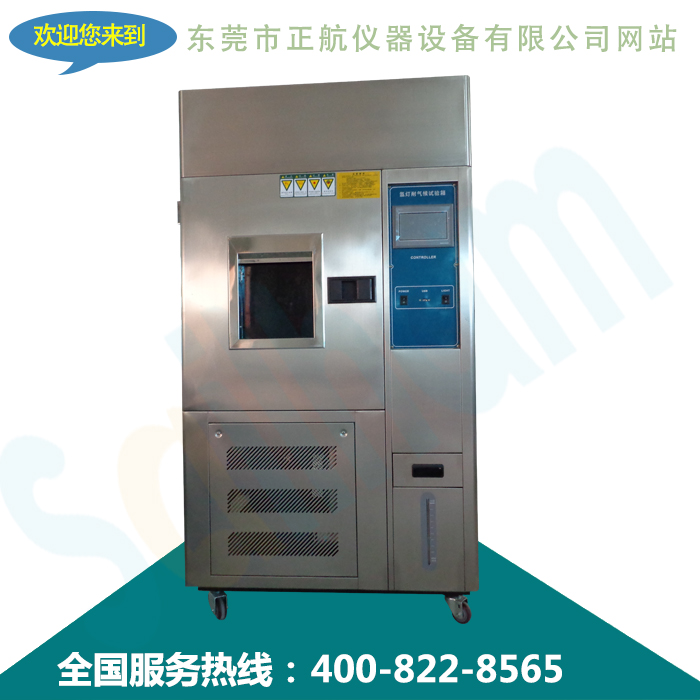

一種氙燈老化試驗箱復合絕緣子試驗裝置，該系統由控制臺、水冷設備、循環水管道、氙燈、恒速轉動支架、復合絕緣子、墊高底座組成控制臺輸電激發氙燈老化試驗箱需要的電壓電流。
水冷設備冷卻循環水的溫度，循環水的流速由控制臺內部的電機控制，循環水通過管道形成一個循環系統。
氙燈老化試驗箱的溫度通過循環水冷卻來控制，復合絕緣子安放在恒速轉動支架上，與氙燈保持一定距離，恒速轉動支架安放在墊高底座上。
該試驗系統可以模擬復合絕緣子同時受到太陽光中紫外和光熱綜合老化作用的影響，通過氙燈發出與太陽光光譜能量分布基本接近的光線。
絕緣子與氙燈的距離實時可調，絕緣子遭受的紫外輻射強度和溫度通過調節氙燈與絕緣子的距離來控制。
