研究試樣的光學(xué)、熱學(xué)、力學(xué)、化學(xué)和電學(xué)等特性受到低溫與低氣壓影響的變化程度，其次是測

定水的冷凝和凍結(jié)對儀器戎零部件的附加影響。

3、引用標(biāo)準(zhǔn)

GB12085.1 光學(xué)和光學(xué)儀器環(huán)境試驗方法術(shù)語、試驗范圍

4、試驗條件

4.1試驗箱(室)必須是空氣流通的低氣壓箱(窒)或是高空模擬試驗箱(窒)，它可以是低溫、低氣壓的綜合試驗箱(窒)，也叮將低氣壓箱放在低溫室中。試驗箱(室)的大小反試樣安放的位置，應(yīng)能保證所有試樣都處于均勻的環(huán)境條件下。

4.2 在試驗箱(室)內(nèi)，試樣需先達(dá)到規(guī)定的試驗溫度，然后再把箱內(nèi)壓為降到有關(guān)標(biāo)準(zhǔn)的規(guī)定值。

4.3 按條件試驗方法51 (見5.2 條)進(jìn)行試驗時，在升壓期間，可用高純氮?dú)饣驅(qū)υ嚇虞椛浼訜岱椒ǎ苊庠嚇由袭a(chǎn)生結(jié)霜和凝露。

4.4 試驗箱(室)內(nèi)的溫度和氣壓的變化應(yīng)緩慢進(jìn)行，以免引起試樣的損壞。

4.5 試樣的各個部分部達(dá)到試驗箱(窒)強(qiáng)度:!: 3 'C 之內(nèi)和氣壓達(dá)到規(guī)定值時暴露周期開始。散熱試樣應(yīng)冷卻到試驗溫度，在溫度穩(wěn)定的試驗箱(室〉中試樣的溫度變化在1 h 內(nèi)不大于:!: 1 'C時，開始降低氣壓。在降壓過程中，允許試樣自身發(fā)熱，直到試驗壓力達(dá)到規(guī)定值時作為暴露時間開始。暴露結(jié)束后壓力和溫度的升高同時開始，箱〈室)內(nèi)空氣和試樣的溫度都應(yīng)測量。溫度傳感器在試樣上的位置應(yīng)在有關(guān)標(biāo)準(zhǔn)中規(guī)定，用來測量箱(窒)內(nèi)空氣iffi\度的溫度傳感器的位置應(yīng)在試驗報告中說明。

4.6按條件試驗方法50進(jìn)行試驗后，試樣在壓力升高過程中產(chǎn)生結(jié)霜和凝露的方法應(yīng)在有關(guān)標(biāo)準(zhǔn)中規(guī)定，在上述方法中選用

a.在低氣壓條件下凝露的形成

在溫度為20--10'C 范圍內(nèi)和氣壓為4X10Pa以上的低氣壓范圍內(nèi)，在加熱過程中將水蒸氣注入試驗箱(室)內(nèi).

b. 在標(biāo)準(zhǔn)環(huán)境壓力條件下凝露的形成:在加熱期間，試驗室內(nèi)的壓力調(diào)到標(biāo)準(zhǔn)的環(huán)境壓力，而溫度仍保持在20--10C之間，由于低溫使水分凝結(jié)在試樣土。

5、條件試驗

5.1 條件試驗方法50: 包括霜和露的綜合低溫與低氣壓.

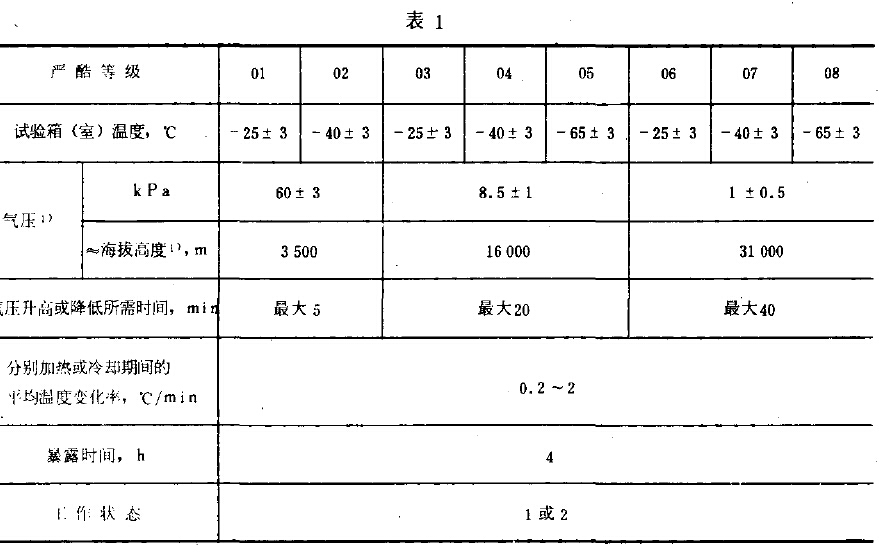

條件試驗方法50包括霜和露的綜合低溫與低氣壓的嚴(yán)酷等級按表1 。

5.2 條件試驗方法51: 不包括霜和露的綜合低溫與低氣壓

條件試驗方法51 不包主E霜和露的綜合低溫與低氣壓的嚴(yán)酷等級按表1 中01 、02 、03 、04 、06 、07的規(guī)定。

6、試驗程序條件試驗方法50的試驗程序參見附錄A (參考件〉。

7、環(huán)境試驗標(biāo)記

  選用本標(biāo)準(zhǔn)中的條件試驗方法51 不包括霜和露的綜合低溫與低氣壓、嚴(yán)酷等級01 、工作狀態(tài)

1的利、記為Gb12085.5-51-01

8、有關(guān)標(biāo)準(zhǔn)應(yīng)包括的內(nèi)容

a. 環(huán)境試驗標(biāo)記，

b.試樣數(shù)量，

c.條件試撿方法50結(jié)構(gòu)的起始時間和產(chǎn)生方法，

d.溫度傳感器在試樣上的位置,

e.預(yù)處理；

f.初始檢測的內(nèi)容和范圍；

g.工作狀態(tài)2工作周期的確定,

h.工作狀態(tài)2中間檢測的內(nèi)容和范圍，

i.恢復(fù)，

j.最后檢測的內(nèi)容和范圍，

k.評價判據(jù)，

1.試驗報告的內(nèi)容和范圍。
